矩形波纹补偿器的原理作用及安装方法

在工业管道系统中,热胀冷缩、机械振动或地基沉降等问题可能导致管道变形甚至损坏。为解决这一难题,​​矩形波纹补偿器​​作为一种关键的柔性连接部件,能有效吸收管道的轴向、横向及角向位移,保护系统安全稳定运行,它广泛应用于冶金、电力、化工、建材等行业的矩形截面管道中。

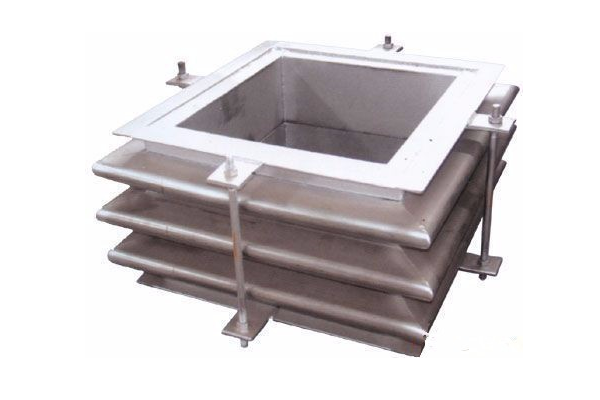

矩形波纹补偿器是一种专为​​矩形截面管道​​设计的弹性补偿装置。与常见的圆形波纹补偿器不同,它通过内部多个金属波纹单元的弹性形变,补偿因温度变化(如高温蒸汽、热风管道)、外力作用(如风机振动)或基础沉降引起的管道长度变化(轴向位移)、方向偏移(横向位移)或角度扭转(角向位移)。

矩形波纹补偿器的三大作用

​​位移补偿​​:吸收管道因热膨胀/收缩产生的尺寸变化,避免管道应力集中导致开裂;
​​减震降噪​​:通过柔性结构缓冲机械振动传递,降低系统噪音;
​​保护设备​​:减少管道变形对相连阀门、法兰或设备的拉扯破坏,延长系统整体寿命。

矩形波纹补偿器的工作原理

其补偿能力的本质源于波纹管的“弹性变形特性”。当管道受热膨胀时,长度会增加,此时矩形波纹补偿器通过波纹的拉伸(轴向补偿)或横向弯曲(横向/角向补偿)吸收多余尺寸;反之,管道收缩时,波纹管则通过压缩或反向弯曲释放储存的弹性势能。

各方向的位移补偿:
  • ​​轴向补偿​​:管道沿自身长度方向伸缩时,波纹管整体拉伸/压缩,补偿轴向位移(常见设计补偿量为±50mm至±300mm);
  • ​​横向补偿​​:管道发生垂直于轴线的方向偏移时(如因支架位移导致的左右偏移),波纹管通过波浪形结构的弯曲变形吸收横向位移(通常补偿量小于轴向);
  • ​​角向补偿​​:管道连接处出现角度偏差时(如两段管道存在1°-3°的转角),波纹管通过局部波纹的非对称变形实现角度微调。



矩形波纹补偿器的规范安装方法

1. 安装前准备

​​核对参数​​:检查补偿器的矩形开口尺寸(长×宽)、法兰规格(孔距、厚度)、设计补偿量(轴向/横向/角向)是否与管道系统一致;
​​外观检查​​:确认波纹管无划伤、凹坑或焊接残留,法兰密封面平整无变形,限位拉杆螺母是否处于松开状态(运输固定用需拆除);
​​清洁管道​​:清理管道连接端的焊渣、毛刺及油污,确保与补偿器接触面光滑无异物。

2. 安装位置与方向

​​预留位移空间​​:补偿器两侧需安装​​固定支架​​(约束管道的整体位移)和​​导向支架​​(引导横向或角向位移方向)。例如,轴向补偿时,补偿器应靠近固定支架安装,其外侧管道段需设置滑动支架(允许轴向自由移动);

​​方向标记​​:若补偿器有明确的轴向/横向补偿指向(如标注“Inlet→Outlet”),需按设计图纸对齐管道位移方向;横向补偿时,补偿器的窄边通常对应管道的短边方向(受力更均衡)。

3. 连接固定

​​焊接连接​​:若采用接管式补偿器,先将接管与管道焊接(焊缝需饱满无气孔),再通过法兰或直接焊接固定另一端;

​​法兰连接​​:用高强度螺栓(建议8.8级以上)对称紧固法兰,确保密封垫片(如石棉橡胶板或金属缠绕垫)均匀受压,避免局部泄漏。

4. 限位装置调整

安装完成后,若补偿器配备限位拉杆,需根据工况决定是否保留:

对于仅需轴向补偿的电炉除尘管道(位移量较小),可拆除限位拉根以释放全部弹性;
对于可能承受外力冲击的场合(如风机出口管道),建议保留限位拉杆并略微预紧(允许位移量控制在设计值的80%以内),防止意外过载。

5. 压力试验与调试

安装后需对管道系统进行​​水压试验(或气密性试验)​​,试验压力为工作压力的1.5倍(但不得低于0.6MPa),观察补偿器及连接处是否有渗漏或异常变形;
试运行阶段,监测补偿器在工况温度下的位移量(可通过位移指示器或激光测距仪测量),确保其在设计范围内工作,无异响或卡滞现象。

总之,矩形波纹补偿器是矩形管道系统中不可缺少的“柔性关节”,其通过科学的结构设计和弹性补偿原理,有效解决了工业管道的热位移与振动问题。正确格规范的安装这类金属补偿器,不仅能提升系统运行的安全性与可靠性,更能延长管道整体使用寿命,降低维护成本。想要了解更多信息资讯,请关注鑫晟波纹管网站:http://www.xsbwg.cn
