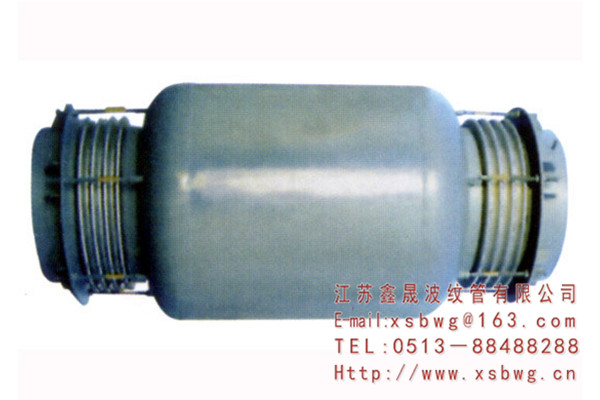

直管压力平衡型补偿器(ZPB型)



  直管压力平衡型补偿器也叫直管压力平衡型膨胀节,主要用于补偿管系的轴向位移,内压推力自身平衡,可用于不宜设置固定支架的高物位直管线或大直径管线中。直管压力平衡型补偿器具有设计简单,补偿量大,无内压推力等优点,但价格较高。
  本厂生产直管压力平衡型补偿器有法兰连接式和接管连接式两种,DN600-DN4000,压力级别0.25MPa-0.6MPa,产品轴向补偿量60mm-300mm。

直管压力平衡式波纹补偿器对支座作用力的计算:

轴向弹性力:Fx=Kx(f*X)
式中:Kx——轴向刚度,N/mm
   X ——轴向实际变形量mm
   f——计算系数,当预变形(包括△X=0时)f=1/2。当不进行预变形时,f=1。
