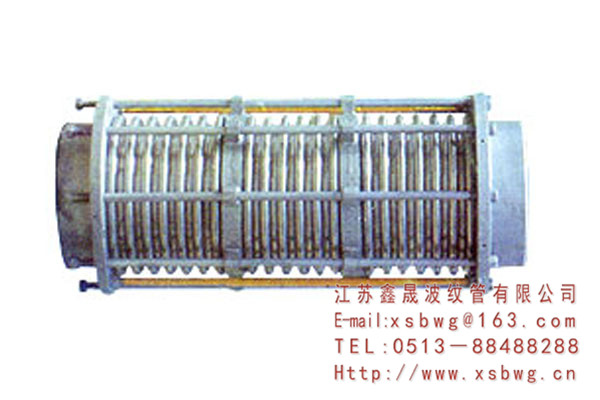

轴向复式拉杆波纹补偿器(FSL)

轴向复式拉杆波纹补偿器(FSL)用途：
  本产品结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。

一、举例：0.6FSL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。

二、应用说明：
　　1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
　　2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
　　3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。

三、对固定支座的作用力：
　　压力推动：Fp=100·P·A　　　　　　（N）
　　轴向弹力：Fx=f·Kx·X 　　　　　　（N）
　　式中：P： 工作压力上限或试验压力 　　MPa；
　　　　　 A： 有效面积（查样本） 　　　　　　平方米；
　　　　　 Kx： 补偿器轴向刚度　　　　　　　　N/mm；
　　　　　 X： 补偿器使用的轴向补偿量　　　　　mm
　　　　　 f： 系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。



轴向复式拉杆波纹补偿器(FSL)型号：
  本厂生产DN32-DN3000，压力级别0.1Mpa-2.5Mpa

轴向复式拉杆波纹补偿器(FSL)连接方式：
  1、法兰连接 2、接管连接

轴向复式拉杆波纹补偿器(FSL)产品轴向补偿量：
    72mm-500mm
